Verblockrelais werden zur Absperrung der Stelldruckleitung von pneumatischen Antrieben eingesetzt. Sie blockieren die Leitung zum Antrieb, sobald der Zuluftdruck unter einen eingestellten Wert absinkt oder ausfällt. Dadurch verharrt der Antrieb in der zuletzt eingenommenen Stellung.
Das Verblockrelais Typ 3709 von SAMSON bietet Geräteausführungen für unterschiedliche Anbauvarianten und mit verschiedenen Durchflusswerten. Gemeinsam ist allen Varianten die bequeme Einstellung auf den gewünschten Schaltpunkt über die leicht zugängliche Einstellschraube.
Alle Geräteversionen sind wahlweise in Edelstahl oder Aluminium erhältlich.
Das Verblockrelais wird zwischen Stellungsregler und Antrieb verbaut.
Empfohlene Typen:
Typ 3709-1 für den Direktanbau am Stellungsregler. Diese Lösung ist besonders kompakt und spart Verrohrung ein.
1 Antrieb – 2 Stellungsregler – 3 Verblockrelais
Die Anbaureihenfolge der Geräte hängt von der gewünschten Funktion ab. Im Bild ist das Verblockrelais zwischen Antrieb und Magnetventil positioniert. Dabei hat die Verblockfunktion Vorrang vor der Magnetventilfunktion.
Empfohlene Typen:
Typ 3709-7 und 3709-8 für den kompakten Anbau in Sandwichbauweise in Verbindung mit Schwenkantrieben. Das Verblockrelais wird dabei unter Einsparung der Verrohrung zwischen Magnetventil und Antrieb verbaut.

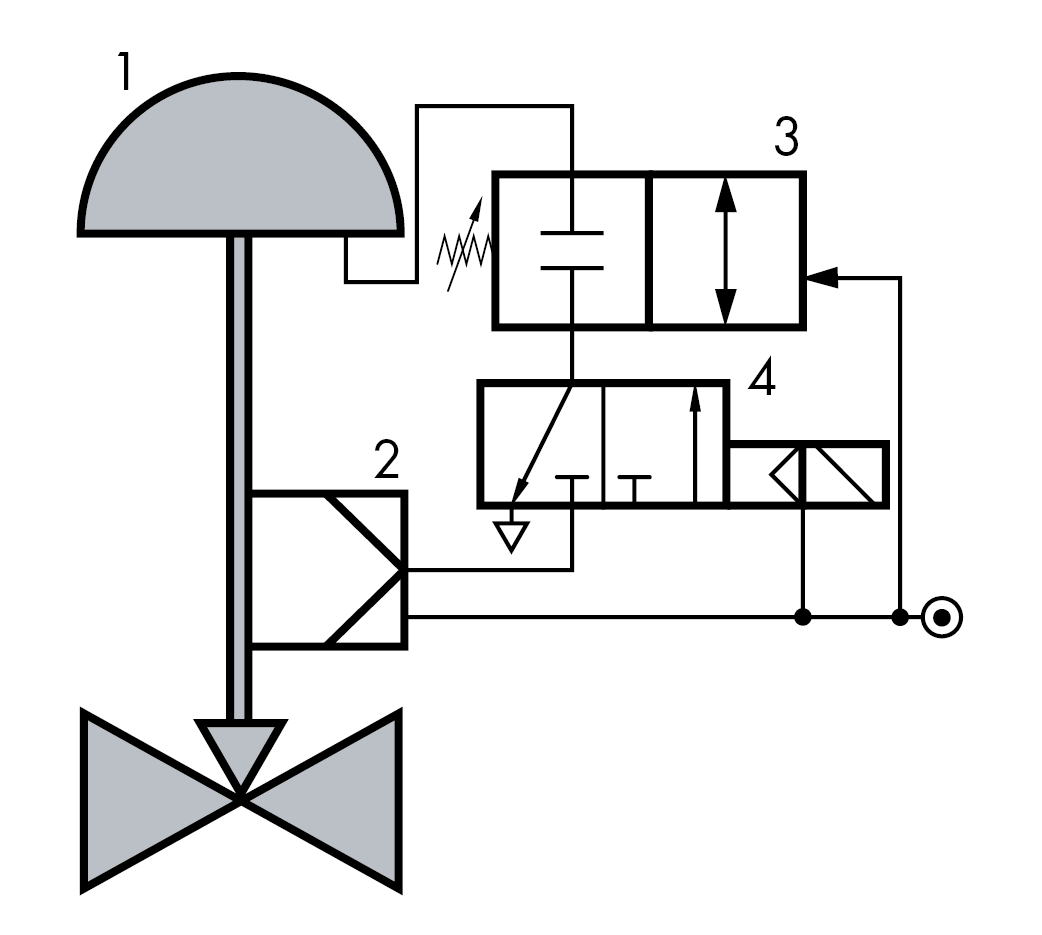

1 Antrieb – 2 Stellungsregler – 3 Verblockrelais – 4 Magnetventil
Anbaugeräte ergänzen pneumatische Stellventile zu Komplettlösungen für spezielle Anwendungen. SAMSON entwickelt und fertigt seit mehr als 100 Jahren qualitativ hochwertige Regel- und Auf/Zu-Armaturen, vom Antrieb über das eigentliche Ventil bis hin zu den Anbaugeräten. Erfahrung, Sachkompetenz und die Anforderungen der Kunden führen dazu, dass die einzelnen Komponenten bei gleichzeitiger Optimierung des Zusammenspiels stets weiterentwickelt werden.
Finden Sie hier Informationen zu weiteren Anbaugeräten und Verschaltungen:
