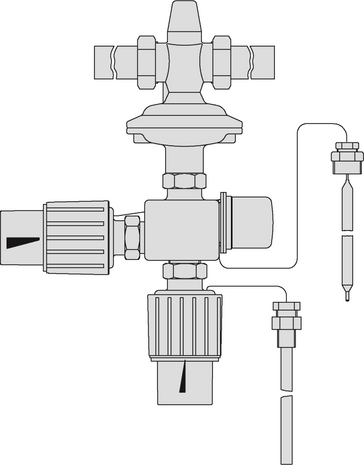

2469/2430/2403 - DIN

Volumenstrom- und Temperaturregler und Sicherheitstemperaturwächter

EINSATZ

• Regelung von Temperatur und Volumenstrom

MEDIUM
Wasser und andere Flüssigkeiten

AUSFÜHRUNG
DIN

MEDIUMSTEMPERATUR
2 bis 150 °C / 35.6 bis 302 °F

NENNWEITE
DN 15 bis DN 50

NENNDRUCK
PN 16 bis PN 25

FUNKTION

• TR + STW
• Volumenstromregler

ANWENDUNG

• Ventil schließt bei steigender Temperatur (Heizen)
• Ventil schließt bei steigendem Volumenstrom

SOLLWERT VOLUMENSTROM
0.03 bis 15 m³/h / 0.13 bis 66 US gal/min

WIRKDRUCK VOLUMENSTROM
0.2 bar / 2.9 psi

GRENZWERT TEMPERATUR
60 bis 120 °C / 140 bis 248 °F

SOLLWERT TEMPERATUR
0 bis 150 °C / 32 bis 302 °F

ANSPRECHGESCHWINDIGKEIT

• Standard
