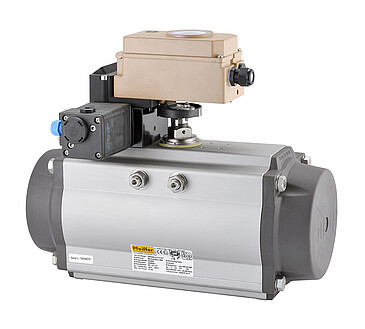

BR 31a - 2020+
Pneumatischer Schwenkantrieb
EINSATZ
- Regelanwendung
- Auf/Zu-Anwendung
- Druckwechseladsorption (PSA)
ANTRIEBSBEWEGUNG
Schwenk
NENNWINKEL
90°
HILFSENERGIE
pneumatisch
AUSFÜHRUNG
Standard
SICHERHEITSFUNKTION
Umkehrbar
Merkmale
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 18 bis 1702 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Zusätzlicher Pneumatik-Zugang am oberen Wellenende
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 bzw. NAMUR und VDI/VDE 3847
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
- Integrierte Automatisierung nach VDI/VDE 3847
Zubehör
- Anbaugeräte
- Handnotgetriebe
- Blockiervorrichtung
- IPM (Integrated Pneumatic Module)
- NAMUR Drosselplatten
Optionen
- Dauerbetrieb bei Temperaturen von –15 bis +150 °C
- Spezielle Dichtungen für den Betrieb bei Temperaturen von –55 bis +80 °C oder von –15 bis +150 °C
- Erweiterbare Endanschläge zwischen 0° und 90° durch interne oder externe Hubbegrenzung
