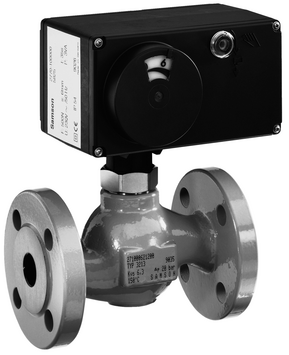

3213 - elektrisch - DIN

3213 - elektrisch - DIN

Hubventil

BAUFORM
Hubventil

EINSATZ

  • Regelanwendung
  • Niederdruckanwendung

AUSFÜHRUNG
DIN

MEDIUMSTEMPERATUR
-10 bis 200 °C / 14 bis 392 °F

HILFSENERGIE
elektrisch

NENNWEITE
DN 15 bis DN 50

NENNDRUCK
PN 16 bis PN 25

AUSKLEIDUNG
ohne

Merkmale

  • Bestehend aus Einsitz-Durchgangsventil und Antrieb

Zubehör

  • Schmutzfänger Typ 2 NI

Optionen

  • Dampfausführung

3213 - elektrisch - DIN ist mit folgenden Antrieben kombinierbar:

Merkmale:

  • Hubantrieb zum kraftschlüssigen Anbau an Ventile
  • Ausführung wahlweise in Dreipunkt-Ausführung oder mit digitalem Stellungsregler
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Mechanische Handverstellung
  • Hubanzeige
Dreipunktausführung:
  • Ausgeführt mit Synchronmotor und wartungsfreiem Getriebe
Ausführung mit digitalem Stellungsregler:
  • Initialisierung durch Tastenbetätigung
  • Umkehr der Wirkrichtung mit Schiebeschalter
  • Ermittlung des aktuellen Hubs über die Laufzeit
  • Betriebs- und Fehleranzeige über LEDs
  • Einstellbare Stellgeschwindigkeit
  • Blockade-Erkennung und -Beseitigung
  • Blockierschutz
  • Einstellbarer Eingangs- und Ausgangssignalbereich
  • Konfiguration, Parametrierung, Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW

Merkmale:

  • Hubantrieb mit integriertem Digitalregler
  • Kraftschlüssiger Anbau an Ventile
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Regelung der Trinkwassererwärmung im Durchflusssystem bei kleinen bis mittleren Wohneinheiten, die an ein Fern- bzw. Fernwärmenetz angeschlossen sind
  • Ausregelung von zwei verschiedenen Sollwerten, z. B. Warmwassertemperatur und Warmwassertemperatur für die thermische Desinfektion
  • Umschalten zwischen den Sollwerten über Binäreingang
  • Warmhaltefunktion gegen ein Auskühlen des Wärmetauschers zwischen zwei Zapfungen
  • Wirkrichtung umkehrbar
  • Grenzwertüberwachung
  • Konfiguration, Parametrierung, Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Betriebs- und Fehleranzeige über LEDs
  • Hubanzeige
  • Handverstellung

Merkmale:

  • Hubantrieb mit integriertem Digitalregler
  • Geeignet für Nennhub 6 mm, 12 mm oder 15 mm
  • Kraftschlüssiger Anschluss bei Nennhub 6 mm und 12 mm, formschlüssiger Anschluss bei Nennhub 15 m
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Ausregelung von zwei verschiedenen Sollwerten, z. B. Warmwassertemperatur und Warmwassertemperatur für die thermische Desinfektion
  • Manuelle Einstellmöglichkeit am Sollwert-Potentiometer
  • Warmhaltefunktion gegen ein Auskühlen des Wärmetauschers zwischen zwei Zapfungen
  • Pumpenausgang zur Ansteuerung einer Umwälz- oder Zirkulationspumpe alternativ als Störmeldeausgang verwendbar
  • Wirkrichtung umkehrbar
  • Grenzwertüberwachung
  • Handverstellung
  • Hubanzeige
  • Konfiguration, Parametrierung, Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW

Merkmale:

  • Hubantrieb mit integriertem Digitalregler
  • Kraftschlüssiger Anbau an Ventile
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Regelung von kleinen bis mittleren Wohneinheiten
  • Witterungsgeführte Regelung, Festwertregelung oder Festwertregelung mit Raumeinfluss einstellbar
  • Rücklauftemperaturbegrenzung
  • Überwachung auf Frostschutz und selbsttätiges Einleiten von Schutzmaßnahmen
  • Automatischer Pumpen-Antiblockierschutz verhindert ein Festfressen der Umwälzpumpe
  • Konfiguration, Parametrierung, Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW
  • Betriebs- und Fehleranzeige über LEDs
  • Hubanzeige
  • Handverstellung

Merkmale:

  • Geeignet für SAM DISTRICT ENERGY
  • Hubantrieb mit zwei integrierten PID-Regelmodulen
  • Geeignet für Nennhub 6 mm, 12 mm oder 15 mm
  • Kraftschlüssiger Anschluss bei Nennhub 6 mm und 12 mm, formschlüssiger Anschluss bei Nennhub 15 mm
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Vorkonfektionierte Geräteausführungen mit Sensoren und Steuerleitung zur einfachen Installation
  • Bedienkonsole mit Display zur Sollwerteinstellung und einstellbare Bedienfunktionen
  • Schnelle Inbetriebnahme durch hinterlegte Anlagenkennziffern für Festwert-, Folge-, Begrenzungs- und Kaskadenregelung
  • Handverstellung
  • Hubanzeige

Merkmale:

  • Hubantrieb mit integriertem Digitalregler
  • Sicherheitsfunktion Antriebsstange ausfahrend
  • Geeignet für Nennhub 6 mm, 12 mm oder 15 mm
  • Kraftschlüssiger Anschluss bei Nennhub 6 mm und 12 mm, formschlüssiger Anschluss bei Nennhub 15 m
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Ausregelung von zwei verschiedenen Sollwerten, z. B. Warmwassertemperatur und Warmwassertemperatur für die thermische Desinfektion
  • Manuelle Einstellmöglichkeit am Sollwert-Potentiometer
  • Warmhaltefunktion gegen ein Auskühlen des Wärmetauschers zwischen zwei Zapfungen
  • Pumpenausgang zur Ansteuerung einer Umwälz- oder Zirkulationspumpe alternativ als Störmeldeausgang verwendbar
  • Wirkrichtung umkehrbar
  • Grenzwertüberwachung
  • Handverstellung
  • Hubanzeige
  • Konfiguration, Parametrierung, Diagnosefunktion und Online-Verbindung zur Beobachtung über die Software TROVIS-VIEW

Merkmale:

  • Geeignet für SAM DISTRICT ENERGY
  • Hubantrieb mit zwei integrierten PID-Regelmodulen
  • Sicherheitsfunktion Antriebsstange ausfahrend
  • Geeignet für Nennhub 6 mm, 12 mm oder 15 mm
  • Kraftschlüssiger Anschluss bei Nennhub 6 mm und 12 mm, formschlüssiger Anschluss bei Nennhub 15 mm
  • Abschaltung über drehmomentabhängige Endlagenschalter
  • Vorkonfektionierte Geräteausführungen mit Sensoren und Steuerleitung zur einfachen Installation
  • Bedienkonsole mit Display zur Sollwerteinstellung und einstellbare Bedienfunktionen
  • Schnelle Inbetriebnahme durch hinterlegte Anlagenkennziffern für Festwert-, Folge-, Begrenzungs- und Kaskadenregelung
  • Handverstellung
  • Hubanzeige

Information

  • AB 02

    Flansche
    Anschlussmaße nach DIN EN 1092-1 und DIN 2501-1
    [DE][EN]
  • AB 05

    KV-Wert · Ventilauslegung
    [DE][EN]
  • T 5869

    Einsitz-Durchgangsventil ohne Druckentlastung Typ 3213
    Einsitz-Durchgangsventil mit Druckentlastung Typ 3214
    Elektrische Stellventile mit Sicherheitsfunktion, geprüft nach DIN EN 14597
    Typen 3213/5827-A, 3213/5725-3, 3213/5725-8 und 3214/5827-A, 3214/3374, 3214/5725-3, 3214/5725-8
    [DE][EN]
  • T 5868

    Elektrische Stellventile Typen 3213/5857, 3213/5827, 3213/5757‑3, 3213/5757-7, 3213/5724-3, 3213/5724-8 und 3214/5827, 3214/3374, 3214/5724-3, 3214/5724-8
    Pneumatische Stellventile Typen 3213/2780 und 3214/2780
    Einsitz-Durchgangsventil ohne Druckentlastung Typ 3213
    Einsitz-Durchgangsventil mit Druckentlastung Typ 3214
    [DE][EN]

Support

  • EB 5868/5869

    Elektrische Stellventile
    Typen 3213/5857, 3213/5827-N, 3213/5757-3, 3213/5757-7, 3213/5724-3, 3213/5724-8 und 3214/5827-N, 3214/3374, 3214/5724-3, 3214/5724-8
    mit Sicherheitsfunktion: Typen Typen 3213/5827-A, 3213/5827-E, 3213/5725-3, 3213/5725-8 und 3214/5725-3, 3214/5725-8, 3214/3374
    Pneumatische Stellventile
    Typen 3213/2780 und 3214/2780
    [DE][EN][PT]

DXF Datei aus Typenblatt
