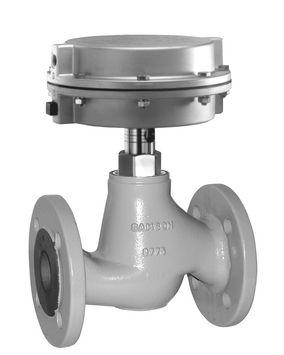

3222 - pneumatisch - DIN

3222 - pneumatisch - DIN

Hubventil

BAUFORM
Hubventil

EINSATZ

  • Regelanwendung

AUSFÜHRUNG
DIN

MEDIUMSTEMPERATUR
-15 bis 200 °C / 5 bis 392 °F

HILFSENERGIE
pneumatisch

NENNWEITE
DN 15 bis DN 50
G ½ bis G 1

NENNDRUCK
PN 25

AUSKLEIDUNG
ohne

Merkmale

  • Bestehend aus Einsitz-Durchgangsventil und Antrieb
  • Flansche oder Anschluss mit Außengewinde und Anschweiß- oder Anschraubenden oder Anschluss mit Innengewinde
  • Für ausgewählte Ventilausführungen:

Zubehör

  • Schmutzfänger Typ 2 NI

Optionen

  • - - -

3222 - pneumatisch - DIN ist mit folgenden Antrieben kombinierbar:

Merkmale:

  • Einfachwirkender Hubantrieb mit innenliegenden Federn
  • Gehäuse aus Aluminium-Druckguss
  • Einfache Umkehr der Wirkrichtung möglich

Information

  • AB 02

    Flansche
    Anschlussmaße nach DIN EN 1092-1 und DIN 2501-1
    [DE][EN]
  • AB 05

    KV-Wert · Ventilauslegung
    [DE][EN]
  • T 5866

    Elektrische Stellventile Typen 3222/5857, 3222/5827, 3222/5757-3, 3222/5757-7, 3222/5724-3, 3222/5724-8, 3222/5725-3, 3222/5725-8
    Pneumatisches Stellventil Typ 3222/2780
    Einsitz-Durchgangsventil Typ 3222
    [DE][EN]

Support

  • EB 5866

    Elektrische und pneumatische Stellventile Typ 3222/…
    [DE][EN]

DXF Datei aus Typenblatt

Zertifikate

Im Produktselektor werden ausschließlich aktuelle Dokumente angezeigt. Eine Aufstellung aller verfügbaren Dokumente finden Sie unter dem Menüpunkt Dokumentation.
