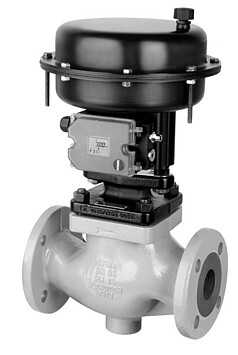

3321 - pneumatisch - ANSI
Hubventil
BAUFORM
Hubventil
EINSATZ
- Regelanwendung
- Auf/Zu-Anwendung
- Niederdruckanwendung
AUSFÜHRUNG
ANSI
MEDIUMSTEMPERATUR
-10
bis 300 °C /
14
bis
572 °F
HILFSENERGIE
pneumatisch
NENNWEITE
NPS ½
bis
NPS 4
NENNDRUCK
Class 125
bis
Class 300
AUSKLEIDUNG
ohne
Merkmale
- Bestehend aus Durchgangsventil und Antrieb
- Geeignet für flüssige und gasförmige Medien sowie Wasserdampf
- Produktbestellung im SAMSON Webshop möglich
- Exclusive Ersatzteilkits im SAMSON Webshop erhältlich
Zubehör
- Schmutzfänger Typ 2 N
- Schmutzfänger Typ 2 NI
Optionen
- Strömungsteiler zur Geräuschreduzierung
- Isolierteil
3321 - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Bestehend aus zwei Membranschalen, einer Rollmembran und innenliegenden Federn
- Geeignet für den Anbau an SAMSON-Ventile Typ 3214, Typ 3260 und an Ventilbaureihe V2001
- Ausführungen mit direkt angebautem Stellungsregler Typ 3725 oder vorbereitet für den Anbau eines Stellungsreglers der Bauart 3730 (15 und 30 mm Nennhub)
- Ansteuerung über 4 bis 20 mA
Merkmale:
- Geeignet zum Anbau an Ventile der SAMSOM-Baureihe V2001
- Die Antriebe bestehen im Wesentlichen aus zwei Membranschalen, einer Membran und innenliegenden Federn. Die Verbindung zum Ventiloberteil wird über ein Joch hergestellt.
- Die Gehäuse des Typs 3371 sind abhängig von der Antriebsfläche in den folgenden Werkstoffen erhältlich
- 120 cm² – Gehäuse aus Aluminium-Druckguss
- 350 cm² – Gehäuse aus Stahlblech
Information
AB 0100
Instandhaltung von SAMSON-Geräten
Anzugsmomente · Schmiermittel · WerkzeugePneumatische und elektrische Stellventile[DE][EN]
Typ 3241, Typ 3244, Typ 3246, Typ 3248, Typ 3249, Typ 3510, Typ 3321, Typ 3321CT, Typ 3323, Typ 3271, Typ 3277, Typ 3371, Typ 3372, Typ 3571, Typ 3251, Typ 3253, Typ 3254, Typ 3256, Typ 3259, Typ 3281, Typ 3286, Typ 3291, Typ 3296, Typ 3349, Typ 3275, Typ 3275A und Typ 3310 (Edition 2020)
Antrieb Typ 2780
T 8000-6
Übersichtsblatt
Packungen für HubventilePackungsformen und Einsatzbereiche[DE][EN]T 8112
Durchgangsventil Typ 3321
mit elektropneumatischen, pneumatischen oder elektrischen AntriebenANSI-Ausführung[DE][EN]T 8000-3
Übersichtsblatt:
Pneumatische und elektrische StellventileBauart 240 • 250[DE][EN]
Durchflusskoeffizienten für die Ventile
Typ 3241 • Typ 3248 • Typ 3249 • Typ 3251 • Typ 3321 • Typ 3347 • Typ 3598
