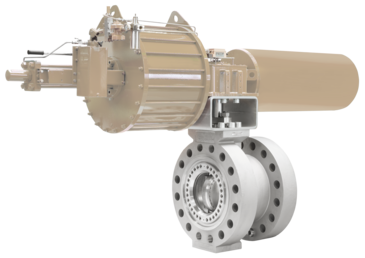

LTR 43 - pneumatisch - ANSI
Klappe
BAUFORM
Klappe
EINSATZ
- Regelanwendung
- Auf/Zu-Anwendung
- Druckwechseladsorption (PSA)
- Niederdruckanwendung
- Hochdruckanwendung
AUSFÜHRUNG
ANSI
MEDIUMSTEMPERATUR
-60
bis 400 °C /
-76
bis
752 °F
HILFSENERGIE
pneumatisch
NENNWEITE
NPS 3
bis
NPS 96
NENNDRUCK
Class 150
bis
Class 2500
AUSKLEIDUNG
ohne
Merkmale
- Dreifach exzentrische Prozess- und Regelklappe
- Ausführungen als Zwischenflansch, Endarmatur, Flansch oder Schweißenden
- Metallisch oder weich dichtend
- Leckage-Klasse VI nach ANSI FCI 70-2/IEC 60534-4 (EN 12266-1 Klasse A)
- Konstruiert nach EN 12516, ANSI B16.34 und API 609
Zubehör
- - - -
Optionen
- Gehäuse und Dichtungen aus verschiedenen Werkstoffen
- Packung nach TA-Luft/ISO 15848
- Schall- und Kavitationsminderung
- Heizmantel
- Außenliegennde Lager, innenliegende Packung
- Fire Safe nach API 607/ISO 10497
- Schnellschluss kleiner 0,5 Sekunden
- NACE nach MR0103/MR0175/ISO 15156
LTR 43 - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:
Merkmale:
- SAMSON wählt auf Anfrage den bestmöglichen Antrieb für das Ventil und die Anwendung aus.
Merkmale:
- Doppeltwirkend
- Flaches Deckeldesign
- Edelstahl/Edelstahl-Kupplung zur Mitnahme des Signalgebers
- Genaue Skalierung zur Anzeige des Stellbereichs
- Servicefreundliche korrosionsgeschützte Sicherheitsfedern
- Federn variabel nach Steuerdruck
Merkmale:
- Einfachwirkend
- Flaches Deckeldesign
- Edelstahl/Edelstahl-Kupplung zur Mitnahme des Signalgebers
- Genaue Skalierung zur Anzeige des Stellbereichs
- Servicefreundliche korrosionsgeschützte Sicherheitsfedern
- Federn variabel nach Steuerdruck
Information
WA NA 101
: Type LTR 43 Triple Offset Butterfly Valve
[EN]
