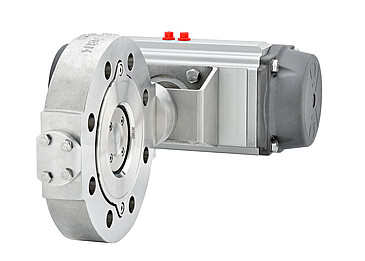

BR 14p - pneumatisch - ANSI
Klappe
BAUFORM
Klappe
EINSATZ
- Regelanwendung
- Niederdruckanwendung
- Auf/Zu-Anwendung
- Druckwechseladsorption (PSA)
AUSFÜHRUNG
ANSI
MEDIUMSTEMPERATUR
-20
bis 180 °C /
-4
bis
356 °F
HILFSENERGIE
pneumatisch
NENNWEITE
NPS 3
bis
NPS 16
NENNDRUCK
Class 150
bis
Class 300
AUSKLEIDUNG
ohne
Merkmale
- Bestehend aus doppelexzentrischer Hochleistungsregel- und Absperrklappe und Antrieb
- Standard-Schnittstelle DIN ISO 5211
- Klappengehäuse aus Stahl oder Edelstahl
- Lug-Type und Wafer-Type
- Bidirektional dichtend
- Geringes Losbrechmoment
- Tellerfedervorgespannte PTFE-Dachmanschettenpackung
- TA Luft
- Ausblassichere Schaltwelle
- Weich dichtend
- Baulängen nach DIN EN 558 Reihe 16 und API 609
- Dichtheit nach DIN 12266 (gasdicht)
Zubehör
- Luftfilter
Optionen
- Sonderbaulängen
BR 14p - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 5 bis 11674 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 oder NAMUR
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
Merkmale:
- Einfach- oder doppeltwirkender Kolbenantrieb
- Geeignet für hohe Anforderungen in Chemieanlagen
- Stellwinkel 90°
- Stelldrücke bis 10 bar
- Drehmomente von 18 bis 1702 Nm
- Temperaturen von –40 bis +80 °C
- Großer Einstellbereich der Endlagen ( +5°/–15°)
- Zusätzlicher Pneumatik-Zugang am oberen Wellenende
- Diagonale oder parallele Vierkantstellung
- Stellungsanzeige frei einstellbar in 45°-Schritten
- Gekapselte Federpakete
- Spielfreie Kraftübertragung durch Evolventenverzahnung
- Umkehrbare Drehrichtung ohne zusätzliche Bauteile
- Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
- Zentrierring ins Gehäuse gefräst
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 bzw. NAMUR und VDI/VDE 3847
- Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
- Ausblassichere Endanschlagsschrauben
- Hohe Standard-Stellgeschwindigkeiten
- Integrierte Automatisierung nach VDI/VDE 3847
Information
WA NA 119
: Type 14A, 14B & 14P Double Eccentric Butterfly Valves
[EN]
