Calentamiento y enfriamiento en secuencia
Frecuentemente, las instalaciones o máquinas que se utilizan en aplicaciones de climatización con procesos de temperatura cambiante (calefacción y refrigeración), deben calentarse o enfriarse en función de la temperatura ambiente. En estos casos, la función de rango partido proporcionada por el posicionador, resulta muy útil: una sola señal de control continua del regulador sirve para controlar un accionamiento para calentar y un segundo accionamiento para enfriar.
En el rango de temperaturas intermedio, ninguno de los dos accionamientos está activo, ambas válvulas están cerradas.
Operación con rango partido (carga pequeña o nominal)
Para instalaciones que trabajan con amplios rangos de carga, tiene sentido conectar una válvula con un coeficiente KV pequeño para controlar cargas pequeñas en paralelo con una válvula con un coeficiente KV grande para controlar la carga nominal. Los accionamientos se controlan por una sola señal de control continua, que inicialmente hace que la válvula con el coeficiente KV pequeño complete toda su carrera. A continuación, la válvula con el coeficiente KV grande, empieza a trabajar. Para ello se utiliza la función de rango partido disponible en los posicionadores de los dos accionamientos.
Regulación de la calefacción mediante accionamiento de 3-puntos
Las estaciones compactas utilizadas en aplicaciones de calefacción local o a distancia necesitan un regulador de calefacción que regule la temperatura de flujo en el sistema de calefacción en función de la temperatura exterior. Uno de los requisitos esenciales estipulados por los proveedores de calefacción a distancia, es que la temperatura de retorno a la red sea limitada.
Control de calefacción mediante accionamientos eléctricos con regulador
La aplicación corresponde a la aplicación descrita a la izquierda. En esta aplicación, sin embargo, el regulador de calefacción a distancia y el accionamiento eléctrico se sustituyen por un accionamiento eléctrico con regulador (p. ej. el TROVIS 5757-7) para aplicaciones de calefacción y refrigeración. El regulador ya tiene implementadas las funciones de control con compensación climática y la de limitación de la temperatura de retorno. Además, el accionamiento puede encender y apagar directamente una bomba.
Agua caliente sanitaria en instalaciones de paso
El agua caliente sanitaria mediante sistemas de calentamiento instantáneo, es la forma más moderna de suministrar agua caliente para uso doméstico.
Este tipo de control tiene dos requisitos principales: la medición rápida de la temperatura del agua caliente en el tubo de flujo secundario del intercambiador mediante sensores de respuesta rápida y una alta velocidad de desplazamiento del accionamiento.
El sistema de control, que tiene una temperatura de flujo constante, detecta cuando se está extrayendo agua caliente y controla rápidamente la temperatura bajo demanda. En los accionamientos eléctricos SAMSON especialmente diseñados para agua caliente sanitaria, como el TROVIS 5757-3, se integra la regulación.

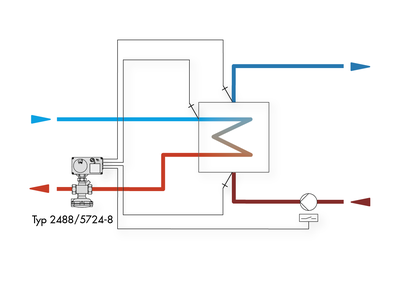

Estaciones de transferencia de refrigeración
En las redes de refrigeración urbana, el accionamiento eléctrico compacto TROVIS 5724-8 con regulador puede utilizarse para el control de consumidores con válvulas de hasta DN 50. La aplicación indicada, está configurada de tal manera que la temperatura de entrada secundaria se controla a un punto de consigna fijo, que también tiene en cuenta las perturbaciones resultantes de la temperatura de entrada primaria (o de la red) o de la temperatura de retorno secundaria.
Atemperación del mosto
En la elaboración del vino, la temperatura del mosto debe mantenerse lo más constante posible durante el proceso de fermentación. Una opción para controlar este proceso de forma sencilla y a un precio razonable, es utilizar una válvula con un accionamiento eléctrico TROVIS 5724-8 ya configurado con regulador de proceso, para suministrar la energía de refrigeración necesaria. Es una unidad compacta para una fácil implementación de un control con consigna interna con cálculo del valor medio y control de la bomba, que requiere el proceso.
Control del agua de refrigeración
En los procesos de refrigeración industrial, por ejemplo, en calandras o máquinas con rodillos de refrigeración, el agua de refrigeración se introduce a menudo a pleno caudal durante todo el proceso. Para mejorar la eficiencia energética de este proceso, se puede utilizar una unidad de control compuesta por un accionamiento eléctrico con regulador TROVIS 5724-8 y una válvula adecuada. El caudal aumenta sólo cuando hay una demanda real de refrigeración o cuando la diferencia de temperatura medida entre la temperatura de retorno y la temperatura de entrada se desvía de la diferencia de temperatura de consigna. Al mismo tiempo, la temperatura de retorno puede controlarse para detectar valores excesivos y restringirse, según sea necesario.
