![](/media/_processed_/d/1/csm_42_20_b50b54ce94.png)

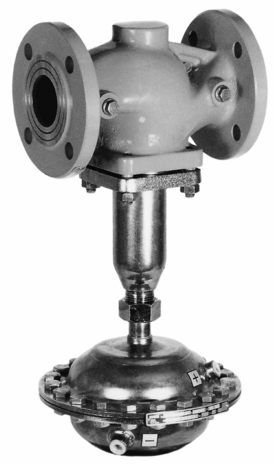

42-20 - DIN
Regulador de presión diferencial
USO
- Regulación de la presión diferencial
MEDIO
Agua y otros líquidos
Vapor de agua
Aire y gases no inflamables
Aceite térmico
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
5
hasta 350 °C /
41
hasta
662 °F
PASO NOMINAL
DN 15
hasta
DN 100
PRESIÓN NOMINAL
PN 16
hasta
PN 40
FUNKTION
- Regulador de presión diferencial
APLICACIÓN
- La válvula abre al aumentar la presión diferencial
MONTAJE
- Línea de derivación/cortocircuito
PRESIÓN DIFERENCIAL PUNTO DE CONSIGNA
0.2 hasta 0.5 bar / 2.9 hasta 7.25 psi
Características
- Regulador de presión diferencial
- Compuesto por una válvula y un accionamiento abriendo
Válvula 2422
- Ajuste del punto de consigna por tuerca de ajuste
- Válvula de un asiento con resorte de tensión con compensación de presión
- Obturador estándar de bajo ruido
Accesorios
- Racor de compresión
- Racor con restricción
- Válvula de aguja
- Depósito de compensación
- Conexión doble para regulador
- Placa de orificio
- Brida con cuello de soldadura con racor de compresión
- Conexión tubería de mando
- Tubería de mando pre montada con accesorio (unidad de montaje)
Opciones
- - - -
Válvula 2422
- Ejecución con divisor de flujo
- Partes internas de la válvula de FKM
- Ejecución de acero inoxidable
Información
T 3000-1
Information Sheet:
Selection Criteria for Differential Pressure and Flow Regulators as well as Combined Regulators
Series 42
[EN][DE]T 3007
Type 42-20 and Type 42-25 Differential Pressure RegulatorsWith Type 2420/Type 2425 Actuator (opening) and balanced Type 2422 Valve[EN][DE]T 3095
Accessories · Differential pressure and flow regulators
[EN][DE]T 3000
Information sheet
Self-operated Differential Pressure and Flow Regulators
Series 42
[EN][DE]
Ayuda
Archivo DXF a partir de la hoja técnica
- T 3007 [ZIP]
