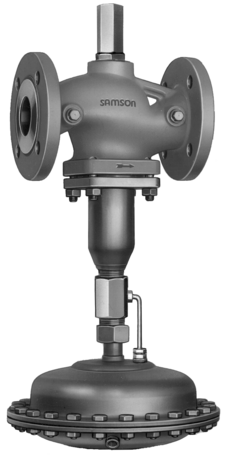

42-38 - DIN
Regulador de presión diferencial con limitación de caudal
USO
- Regulación de la presión diferencial y del caudal
MEDIO
Agua y otros líquidos
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
2
hasta 150 °C /
35.6
hasta
302 °F
PASO NOMINAL
DN 15
hasta
DN 100
PRESIÓN NOMINAL
PN 16
hasta
PN 40
FUNKTION
- Limitador de presión diferencial
- Limitador de caudal
APLICACIÓN
- La válvula cierra al aumentar la presión diferencial
MONTAJE
- Retorno
CAUDAL PUNTO DE CONSIGNA
0.05 hasta 63 m³/h / 0.22 hasta 277 US gal/min
PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi
PRESIÓN DIFERENCIAL PUNTO DE CONSIGNA
0.2 hasta 0.5 bar / 2.9 hasta 7.25 psi
Características
- Regulador de presión diferencial con limitación de caudal
- Compuesto por una válvula con restricción ajustable y un accionamiento
Válvula 2423
- Válvula de un asiento con compensación de presión
Accesorios
- Racor de compresión
- Racor con restricción
- Válvula de aguja
- Depósito de compensación
- Conexión doble para regulador
- Placa de orificio
- Brida con cuello de soldadura con racor de compresión
- Conexión tubería de mando
- Tubería de mando pre montada con accesorio (unidad de montaje)
Opciones
- - - -
Válvula 2423
- Partes internas de la válvula de FKM
Accionamiento 2428
- Accionamiento con membrana doble
- Accionamiento con membrana de FKM
Información
T 3013
Type 42-34 and Type 42-38 Differential Pressure Limiters with Flow Limitation
[EN][DE]T 3000-1
Information Sheet:
Selection Criteria for Differential Pressure and Flow Regulators as well as Combined Regulators
Series 42
[EN][DE]T 3095
Accessories · Differential pressure and flow regulators
[EN][DE]T 3000
Information sheet
Self-operated Differential Pressure and Flow Regulators
Series 42
[EN][DE]
Ayuda
Archivo DXF a partir de la hoja técnica
- T 3013 [ZIP]
Certificados
En el selector de equipos sólo se muestran los documentos actuales. La lista de todos los documentos disponibles se encuentra en el menú Documentación.
Anote los equipos en su lista y póngase en contacto con nosotros si tiene alguna pregunta relacionada con los equipos.
