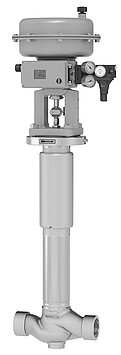

3248 - neumático - ANSI
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Aplicación de alta presión
- Criogenia
- Aplicación de regulación
- Aplicación de baja presión
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-273
hasta 65 °C /
-459.4
hasta
149 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
NPS 1
hasta
NPS 6
PRESIÓN NOMINAL
Class 150
hasta
Class 600
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de paso recto o de ángulo y un accionamiento
- Pieza de aislamiento con fuelle contra congelación de la guía del vástago, haciendo posible cualquier posición de montaje
- Preparada para montar en plantas Cold-Box
- Sustitución de las piezas internas sin necesidad de desmontar la válvula
- Opcional con transpondedor RFID para su identificación según DIN SPEC 91406
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Obturador perforado
- Exento de aceite y grasa para oxígeno
- Ejecución para gas puro
- Tubería encamisada para el montaje en componentes de instalaciones aisladas al vacío
3248 - neumático - ANSI se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento por husillo con volante manual fijo en altura
- Diámetro del volante manual 180 o 250 mm
- Altura reducida
- Acoplamiento sencillo con la válvula
- Bloqueo de la posición de la válvula contra desplazamiento automático
