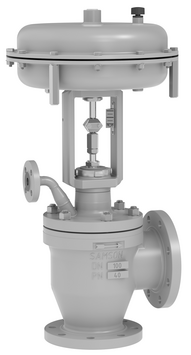

3286 - neumático - DIN
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Acondicionamiento de vapor
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-10
hasta 500 °C /
14
hasta
932 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 50
hasta
DN 300
PRESIÓN NOMINAL
PN 16
hasta
PN 160
REVESTIMIENTO
Sin
Características
- Acondicionador de vapor como válvula de ángulo con accionamiento
- Obturador de la válvula con bajo ruido
- Compensación de presión para dominar presiones diferenciales grandes
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Extremos para soldar
- Pieza de aislamiento
- Obturador perforado
3286 - neumático - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento por husillo con volante manual fijo en altura
- Diámetro del volante manual 180 o 250 mm
- Altura reducida
- Acoplamiento sencillo con la válvula
- Bloqueo de la posición de la válvula contra desplazamiento automático
Información
AB 02
Flanges
Connecting dimensions according to DIN EN 1092-1 and DIN 2501-1
[EN][DE]AB 0100
Servicing SAMSON Products
Tightening Torques · Lubricants · ToolsElectric and Pneumatic Control Valves[EN][DE]
Type 3241, Type 3244, Type 3246, Type 3248, Type 3249, Type 3510, Type 3321, Type 3321CT, Type 3323, Type 3271, Type 3277, Type 3371, Type 3372, Type 3571, Type 3251, Type 3253, Type 3254, Type 3256, Type 3259, Type 3281, Type 3286, Type 3291, Type 3296, Type 3349, Type 3275, Type 3275A and Type 3310 (edition 2020)
T 8256
Type 3286 Steam Conditioning Valve
Type 3286-1 and Type 3286-7 Pneumatic Steam Conditioning ValvesDIN version[EN][DE]T 8000-1
Information Sheet:
Electric and Pneumatic Control Valves
Series 240 · 250 · 290 · Series V2001 · PFEIFFER
[EN][DE]T 8000-2
Information Sheet:
Electric and Pneumatic Control Valves
Series 240 • 250 • 290 • SAMSON PFEIFFERMaterials and pressure-temperature diagrams[EN][DE]T 8000-4
Series 240 · 250 · 280
Pneumatic Control Valves
Information Sheet Part 4
Permissible differential pressures for valves
Type 3241 · Type 3251 · Type 3254 · Type 3256 Type 3281 · Type 3284 · Type 3286
[EN][DE]
Ayuda
Archivo DXF a partir de la hoja técnica
- T 8256 [ZIP]
Certificados
En el selector de equipos sólo se muestran los documentos actuales. La lista de todos los documentos disponibles se encuentra en el menú Documentación.
Anote los equipos en su lista y póngase en contacto con nosotros si tiene alguna pregunta relacionada con los equipos.
