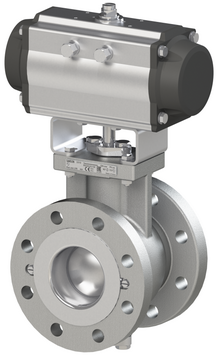

3310 - neumática - DIN
Válvula de sector de bola
CONSTRUCCIÓN
Válvula de sector de bola
USO
- Aplicación todo/nada
- Aplicación de baja presión
- Aplicación de regulación
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-46
hasta 450 °C /
-50.8
hasta
842 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 25
hasta
DN 300
PRESIÓN NOMINAL
PN 10
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de sector de bola y un accionamiento
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Empaquetadura del prensaestopas certificada según DIN EN ISO 15848-1
- Doble prensaestopas con y sin control de fugas
- Pieza de aislamiento
- Bridas con superficie de cierre especiales
- Volante manual
- Camisa de calefacción
- Juntas adicionales para proteger el cojinete
- Ejecución para aplicaciones con oxígeno (GOX)
3310 - neumática - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento neumático rotativo de membrana de simple efecto para válvulas de mariposa y otras válvulas con obturador rotativo
- Sentido de actuación (resortes abren/resortes cierran) seleccionable
- Superficie del accionamiento 160 o 320 cm²
- Varios márgenes de presión de mando
- Tornillos de tope, ajustables desde el exterior, para limitar el ángulo de regulación
- No se necesitan herramientas especiales para su montaje
- Presiones de mando hasta máximo 6 bar
- Dimensiones de montaje según DIN ISO 5211
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 5 a 11674 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje de accesorios según VDI VDE 3845 o NAMUR
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
