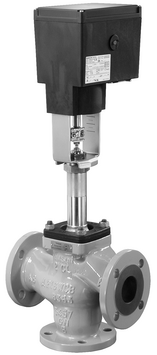

3535 - eléctrico - ANSI

3535 - eléctrico - ANSI

Válvula lineal

CONSTRUCCIÓN
Válvula lineal

USO

  • Mezclar o distribuir
  • Aplicación de baja presión
  • Aplicación de regulación

EJECUCIÓN
ANSI

TEMPERTURA DEL MEDIO
-70 hasta 350 °C / -94 hasta 662 °F

ENERGÍA AUXILIAR
eléctrico

PASO NOMINAL
NPS ½ hasta NPS 3

PRESIÓN NOMINAL
Class 125 hasta Class 150

REVESTIMIENTO
Sin

Características

  • Compuesto por una válvula de 3 vías para aceite térmico y un accionamiento
  • Cierre del vástago con fuelle metálico y prensaestopas

Accesorios

  • Filtro Tipo 2 N
  • Filtro Tipo 2 NI

Opciones

  • - - -

3535 - eléctrico - ANSI se puede combinar con los siguientes accionamientos:

Características:

  • SAM DIGITAL READY
  • Accionamiento lineal para carrera nominal 15 mm o 30 mm
  • Ejecución para 15 mm a elegir con posición de seguridad (vástago entrando o saliendo del accionamiento)
  • A elegir entre la ejecución a 3-puntos o con posicionador digital
  • A elegir con puente integrado o con fijación central mediante una tuerca anular, incluidas las piezas de acoplamiento necesarias
Ejecución 3-puntos:
  • Motor síncrono con engranaje planetario libre de mantenimiento
Ejecución con posicionador digital:
  • Motor paso a paso con engranaje libre de mantenimiento
  • Ajuste de todas las funciones con un selector en el equipo
  • Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW

Información

  • T 8000-6

    Information sheet
    Packings for Globe Valves
    Packing forms and their application ranges
    [EN][DE]
  • T 8136

    Type 3535 Three-way Valve for Heat Transfer Oil with electropneumatic, pneumatic or electric actuator
    ANSI version
    [EN][DE]

Ayuda

  • EB 8135/8136

    Type 3535 Three-way Valve for Heat Transfer Oil
    [EN][DE]
  • EL 8135

    Type 3535 Three-way Valve for heat transfer oil
    [EN][DE]

Archivo DXF a partir de la hoja técnica
