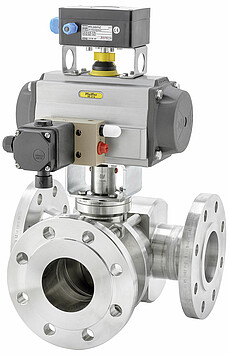

BR 28a/x - pneumatic - DIN
Piggable valve
CONSTRUCCIÓN
Piggable valve
USO
- Aplicación de baja presión
- Mezclar o distribuir
- Aplicación todo/nada
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-10
hasta 200 °C /
14
hasta
392 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 50
hasta
DN 200
PRESIÓN NOMINAL
PN 25
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Consisting of piggable T-piece with integrated ball valve and actuator
- Cavity-free Piggable Metering Valve
- Inside diameter of pipe, according to DIN 2430
- Seat rings, spring-loaded on one side
- Floating ball, i.e. sealed by both seat rings
- Corrosion-resistant materials to withstand corrosive process media
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- TA-Luft
- Blow-out-proof shaft
- Anti-static version with conductive shaft bearing
- Leakage requirements according to DIN EN 12266 or API 598
- » General information about pigging systems
- For pipes and valves acc. to DIN2430
- High cleaning performance without any additional rinsing process
- Long service life (depending on media)
- Resistant to chemicals even with corrosive media
- Two distinctive sealing lips and a formed middle part enable it to run without any problems in bends
- Bi-directional operation mode, i.e. the pig is symmetric, therefore can be used in both directions
- A magnet in core of the pig allows use in automated systems
- Pigs maintain a constant and even run inside bends and valves
- Sealing lip diameter approx. 4 % larger than the pipe diameter for a much higher scrape performance
Accesorios
- Lever
- Manual gear box
- Locking facility
- Limit switches
- Solenoid valves
- Positioners
- Supply air pressure regulator/filter
- Changeable lips
Opciones
- Shaft extension
- Materiales especiales
- Pneumatic and electric quarter-turn actuators
- Seat rings in PTFE-compounds
- Sealing in graphite
- Camisa de calefacción
- Pigs with solid elastomer body
- Pigs in various special materials and designs
- Pigs screwed together in several parts
- Pigs made from highly resistant materials
- Magnetic pigs with powder filling without risk of magnet leakage
- Pigs in high temperature design
- Food approval for pigs
BR 28a/x - pneumatic - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 5 a 11674 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje de accesorios según VDI VDE 3845 o NAMUR
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 18 a 1702 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Additional pneumatic input at the top shaft end
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Standardized attachment of valve accessories according to VDI/VDE 3845 / NAMUR and VDI/VDE 3847
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
- Integrated Automation acc. to VDI/VDE 3847
