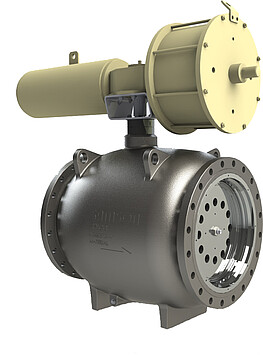

3599 - Pneumatique - ANSI
Vanne axiale
CONCEPTION
Vanne axiale
UTILISATION
- Tout ou Rien
- Régulation
- Basse pression
- Haute pression
EXÉCUTION
ANSI
TEMPÉRATURE DU FLUIDE
-60
à 200 °C /
-76
à
392 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
NPS 4
à
NPS 48
PRESSION NOMINALE
Class 150
à
Class 2500
REVÊTEMENT
sans
Caractéristiques
- Vanne de régulation pneumatique
- Pour liquides et gaz
- Le clapet se déplace dans le même axe que le sens d’écoulement du fluide
- Différents modèles de cages pour les applications critiques, par ex. pour la réduction du bruit et le contrôle de la cavitation
- Le mécanisme d'entraînement, protégé du fluide, convertit le mouvement rotatif en un mouvement linéaire et fournit une force maximale pour une grande précision de régulation
- Force d'entraînement/Taille de servomoteur réduite grâce au mécanisme d'entraînement et au clapet équilibré
- Faibles émissions grâce à la tige du servomoteur en rotation
- Caractéristique linéaire ou exponentielle
- Cv élevés pour tous les diamètres nominaux
- Possibilité de capacité de débit plus élevée pour application Tout ou Rien sans cage
- Corps à brides selon DIN, ANSI RF ou ANSI RTJ
Accessoires
- - - -
Options
- Corps en inox
- Matériaux spéciaux
3599 - Pneumatique - ANSI peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur rotatif pneumatique à membrane, à simple effet, pour vannes papillon et autres vannes rotatives
- Sens d’action (ressort ouvre/ressort ferme) au choix
- Surface du servomoteur de 160 ou 320 cm²
- Différentes plages de pression de commande
- Vis de butée réglables de l’extérieur pour limiter l’angle d’ouverture
- Montage et démontage sans outillage spécial
- Pressions de commande jusqu’à 6 bar
- Dimensions de montage selon DIN EN ISO 5211
Caractéristiques:
- Double effet
- Couvercle plat
- Accouplement inox/inox pour l’intégration du transmetteur de signal
- Mise à l’échelle exacte pour l’affichage de la plage de réglage
- Ressorts de sécurité protégés contre la corrosion et faciles à entretenir
- Ressorts variables selon la pression de commande
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 5 à 11 674 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
