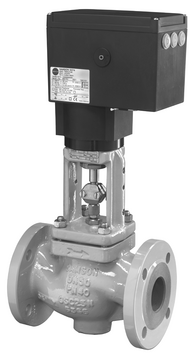

3241 – Électrique – ANSI
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Basse pression
- Régulation
EXÉCUTION
ANSI
TEMPÉRATURE DU FLUIDE
-196
à 425 °C /
-320.8
à
797 °F
ALIMENTATION AUXILIAIRE
Électrique
DIAMÈTRE NOMINAL
NPS ½
à
NPS 12
PRESSION NOMINALE
Class 125
à
Class 300
REVÊTEMENT
sans
Caractéristiques
- Composée d’une vanne à passage droit et d’un servomoteur
- Pour des exécutions sélectionnées de la vanne
- Kits de pièces de rechange exclusifs disponibles dans la boutique en ligne SAMSON
Accessoires
- Filtre à tamis type
- 2
- N
- Filtre à tamis type
- 2
- NI
Options
- Répartiteur de flux pour une réduction du niveau sonore
- Pièce d’isolement
3241 – Électrique – ANSI peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur linéaire pour course nominale de 15 mm ou 30 mm
- Conception compacte avec commande manuelle électrique ou mécanique au choix
- Au choix avec fonction de sécurité (tige entre ou sort) pour exécution avec commande manuelle électrique
Caractéristiques:
- SAM DIGITAL READY
- Servomoteur linéaire pour course nominale de 15 mm ou 30 mm
- Exécution pour 15 mm au choix avec fonction de sécurité (tige entre ou sort)
- Au choix, en exécution trois points ou avec positionneur numérique
- Au choix, avec arcade intégrée ou avec écrou crénelé, pièces d’accouplement requises comprises
- Moteur synchrone avec réducteur planétaire sans entretien
- Moteur pas-à-pas avec transmission sans entretien
- Réglage de toutes les fonctions par un bouton tourner-pousser sur l’appareil
- Configuration, paramétrage, fonction de diagnostic et mise en ligne pour une surveillance à l’aide du logiciel TROVIS-VIEW
Information
AB 0100
Servicing SAMSON Products
Tightening Torques · Lubricants · ToolsElectric and Pneumatic Control Valves[EN][DE]
Type 3241, Type 3244, Type 3246, Type 3248, Type 3249, Type 3510, Type 3321, Type 3321CT, Type 3323, Type 3271, Type 3277, Type 3371, Type 3372, Type 3571, Type 3251, Type 3253, Type 3254, Type 3256, Type 3259, Type 3281, Type 3286, Type 3291, Type 3296, Type 3349, Type 3275, Type 3275A and Type 3310 (edition 2020)
T 8084
Dispositif d’atténuation de bruit type 3381Exécutions DIN et ANSI[FR][EN][DE]T 5870
Vanne de régulation électrique type 3241/3374 ;
vanne à passage droit type 3241
Vanne de régulation électrique type 3244/3374 ;
vanne trois voies type 3244
[FR][EN][DE]T 8081
Répartiteur de flux pour vannes de régulation
ST 1 · ST 2 · ST 3
[FR][EN][DE]T 8086
Series 240 and 250 · Valves with perforated plugDIN and ANSI versions[EN][DE]T 02
Information Sheet:
Valves water intended for human consumption
[EN][DE]T 8082
Pneumatic Control Valves with AC‑1 Trim
[EN][DE]T 5874
Type 3241/3274 Electric Control Valve; Type 3241 Globe Valve
Type 3244/3274 Electric Control Valve; Type 3244 Three-way Valve
[EN][DE][RU]T 8000-6
Information sheet
Packings for Globe ValvesPacking forms and their application ranges[EN][DE]T 8000-3
Information Sheet:
Electric and Pneumatic Control ValvesSeries 240 • 250[EN][DE]
Flow coefficients for valves
Type 3241 • Type 3248 • Type 3249 • Type 3251 • Type 3321 • Type 3347 • Type 3598
