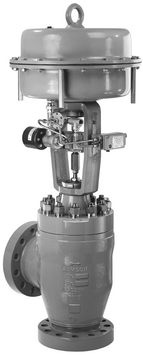

3256 – Pneumatique – ANSI
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Régulation
- Haute pression
EXÉCUTION
ANSI
TEMPÉRATURE DU FLUIDE
-196
à 550 °C /
-320.8
à
1022 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
NPS ½
à
NPS 12
PRESSION NOMINALE
Class 150
à
Class 2500
REVÊTEMENT
sans
Caractéristiques
- Composé d’une vanne à passage équerre et d’un servomoteur
- Clapet à faible niveau sonore
- Équilibrage de pression pour la maîtrise de pressions différentielles élevées
- En option avec une puce RFID à identification unique selon DIN SPEC 91406
Accessoires
- Filtre à tamis type 2 N
- Filtre à tamis type 2 NI
Options
- Internes en céramique ou en métal dur
- Exécution spéciale pour fonctionnement flashing
- Embouts à souder ou manchons à souder
- Répartiteur de flux ou internes AC pour la réduction du niveau sonore
- Pièce d’isolement ou soufflet
- Chemise de réchauffage
- Clapet perforé
3256 – Pneumatique – ANSI peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur linéaire à simple effet avec membrane déroulante et ressorts internes
- Surface du servomoteur de 120 à 2×2800 cm²
- Encombrement réduit
- Forces de réglage élevées à une vitesse de course élevée
- Frottement faible
- Diverses plages de pression nominale en fonction du nombre et de la précontrainte des ressorts
- Modification de la plage de pression nominale et inversion du sens d’action possibles sans outillage spécial (aussi sur l’exécution avec commande manuelle)
Caractéristiques:
- Servomoteur linéaire à simple effet avec membrane déroulante et ressorts internes
- Surface du servomoteur de 120 à 750 cm²
- Montage direct d’accessoires sur arcade supplémentaire avec détection de course protégée
- Encombrement réduit
- Forces de réglage élevées à une vitesse de course élevée
- Frottement faible
- Diverses plages de pression nominale en fonction du nombre et de la précontrainte des ressorts
- Modification de la plage de pression nominale et inversion du sens d’action possibles sans outillage spécial (aussi sur l’exécution avec commande manuelle)
Caractéristiques:
- Servomoteur à broche avec volant fixe
- Diamètre du volant de 180 ou 250 mm
- Encombrement réduit
- Accouplement simple avec la vanne
- Verrouillage de la position de la vanne contre tout dérèglement involontaire
