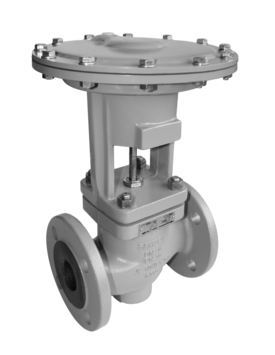

3351 – Pneumatique – DIN
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Tout ou Rien
- Basse pression
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
-10
à 220 °C /
14
à
428 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
DN 15
à
DN 100
PRESSION NOMINALE
PN 16
à
PN 40
REVÊTEMENT
sans
Caractéristiques
- Composé d’une vanne Tout ou Rien et d’un servomoteur
- Fermeture étanche pour liquides, gaz ininflammables et vapeur
- En option avec une puce RFID à identification unique selon DIN SPEC 91406
Accessoires
- Filtre à tamis type 2 N
- Filtre à tamis type 2 NI
Options
- Ressorts renforcés
- Pièce d’isolement ou soufflet
3351 – Pneumatique – DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Sur demande, SAMSON sélectionne le servomoteur le mieux adapté à la vanne et à l’application.
