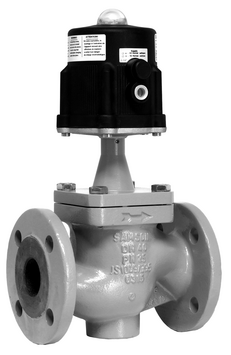

3354 – Pneumatique – DIN
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Tout ou Rien
- Régulation
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
-10
à 180 °C /
14
à
356 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
DN 15
à
DN 80
PRESSION NOMINALE
PN 16
REVÊTEMENT
sans
Caractéristiques
- Vanne tout ou rien avec servomoteur pneumatique à piston
- Corps en fonte grise
- Entretien facile et peu onéreux grâce au remplacement de l’étanchéité souple et au relâchement sûr des ressorts de réglage sans compresseur
Accessoires
- Contact de position type 4740
- Support pour détecteurs de proximité
- Adaptateur NAMUR pour le raccordement d’une électrovanne
- Électrovanne 3/2 voies pour un montage direct sur servomoteur (raccord double nécessaire pour le montage)
- Raccord double en laiton
- Raccord vissé coudé
Options
- Exécution ANSI sur demande
3354 – Pneumatique – DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Sur demande, SAMSON sélectionne le servomoteur le mieux adapté à la vanne et à l’application.
