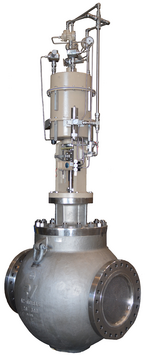

3595 - Pneumatique - ANSI
Vanne linéaire
CONCEPTION
Vanne linéaire
UTILISATION
- Tout ou Rien
- Régulation
- Basse pression
- Haute pression
EXÉCUTION
ANSI
TEMPÉRATURE DU FLUIDE
-196
à 700 °C /
-320.8
à
1292 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
NPS ¾
à
NPS 32
PRESSION NOMINALE
Class 150
à
Class 2500
REVÊTEMENT
sans
Caractéristiques
- Vanne à cage à passage droit ou à passage équerre actionnée par un servomoteur pneumatique
- Pour liquides et gaz
- Clapet guidé par une cage sur toute la plage de course
- Vibrations réduites grâce à une distance minimale entre le clapet et la cage
- Caractéristique linéaire ou exponentielle
- Cv réduits pour tous les diamètres nominaux
- Au choix avec un corps à brides ou un corps avec embouts à souder ou manchons à souder
- Servomoteur à membrane, au choix avec un ressort central ou plusieurs ressorts (exécution multi-ressorts)
- Servomoteur à piston, au choix à double effet ou avec position de sécurité (par ressort central)
- Montage aisé des accessoires tels que des positionneurs, contacts de position et électrovannes
- Classe de fuite V, possible avec ou sans équilibrage de pression sur toute la plage de température (en utilisant les internes PILOT/STD™ ou PILOT/LDB™)
- Internes disponibles
Accessoires
- - - -
Options
- - - -
3595 - Pneumatique - ANSI peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur linéaire à simple effet avec membrane déroulante et ressorts internes
- Surface du servomoteur de 120 à 2×2800 cm²
- Encombrement réduit
- Forces de réglage élevées à une vitesse de course élevée
- Frottement faible
- Diverses plages de pression nominale en fonction du nombre et de la précontrainte des ressorts
- Modification de la plage de pression nominale et inversion du sens d’action possibles sans outillage spécial (aussi sur l’exécution avec commande manuelle)
Caractéristiques:
- Grande force avec une réactivité élevée
- Frottement faible
- Différentes plages de fonctionnement grâce à une compression variable
- Modification de la plage de fonctionnement et inversement du sens d’action sans outils spécifiques
- Températures de service admissibles de -40 à +120 °C
- Pression de commande jusqu’à 80 psi (5,5 bar)
