BR 29b - pneumatic - DIN

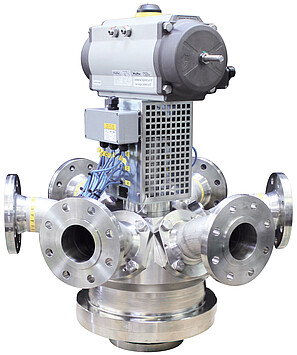

Piggable valve
CONCEPTION
Piggable valve
UTILISATION
- Basse pression
- Mélange ou répartition
- Tout ou Rien
EXÉCUTION
DIN
TEMPÉRATURE DU FLUIDE
-10
à 200 °C /
14
à
392 °F
ALIMENTATION AUXILIAIRE
Pneumatique
DIAMÈTRE NOMINAL
DN 50
à
DN 200
PRESSION NOMINALE
PN 25
à
PN 40
REVÊTEMENT
sans
Caractéristiques
- Consisting of ball valve and actuator
- Multi-way Diverting Valve at 45° / 60° or 90°
- Inside diameter of pipe, according to DIN 2430
- Large flexion radius (4D)
- Complex mounted ball
- Corrosion-resistant materials to withstand corrosive process media
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- TA-Luft
- Blow-out-proof shaft
- Anti-static version with conductive shaft bearing
- Leakage requirements according to DIN EN 12266 or API 598
- » General information about pigging systems
- For pipes and valves acc. to DIN2430
- High cleaning performance without any additional rinsing process
- Long service life (depending on media)
- Resistant to chemicals even with corrosive media
- Two distinctive sealing lips and a formed middle part enable it to run without any problems in bends
- Bi-directional operation mode, i.e. the pig is symmetric, therefore can be used in both directions
- A magnet in core of the pig allows use in automated systems
- Pigs maintain a constant and even run inside bends and valves
- Sealing lip diameter approx. 4 % larger than the pipe diameter for a much higher scrape performance
Accessoires
- Manual gearbox
- Locking facility
- Limit switch
- Solenoid valves
- Positioner
- Air pressure supply regulator/filter
- Changeable lips
Options
- Shaft extension
- Interchangeable pneumatic, or electric actuator with incremental controlled coupling
- Minimised cavity, with PTFE-strips
- Various designs
- Seat rings in PTFE-compounds
- Sealing in graphite
- Pigs with solid elastomer body
- Pigs in various special materials and designs
- Pigs screwed together in several parts
- Pigs made from highly resistant materials
- Magnetic pigs with powder filling without risk of magnet leakage
- Pigs in high temperature design
- Food approval for pigs
BR 29b - pneumatic - DIN peut être combinée aux servomoteurs suivants :
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 5 à 11 674 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Montage normalisé des accessoires selon VDI/VDE 3845 ou NAMUR
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
Caractéristiques:
- Servomoteur à piston à simple ou double effet
- Convient aux exigences élevées des installations chimiques
- Angle d’ouverture 90°
- Pressions de commande jusqu’à 10 bar
- Couples de serrage de 18 à 1702 Nm
- Températures de -40 à +80 °C
- Large plage de réglage des positions finales (+5°/-15°)
- Additional pneumatic input at the top shaft end
- Position carrée, en diagonale ou parallèle
- Indicateur de course librement paramétrable par crans de 45°
- Boîtiers de ressorts encapsulés
- Transmission sans jeu de la force grâce à un engrenage à développante
- Sens de rotation réversible sans pièces supplémentaires
- Finition de surface certifiée après un essai Kesternich et un essai au brouillard salin
- Centreur fraisé dans le boîtier
- Standardized attachment of valve accessories according to VDI/VDE 3845 / NAMUR and VDI/VDE 3847
- Possibilités de montage simples selon DIN EN ISO 5211
- Vis de fin de course non éjectable
- Vitesses de réglage standard élevées
- Integrated Automation acc. to VDI/VDE 3847
